Anwendungszenarien + Dimensionen

regryd lässt sich als systemische Speicherlösung über- sowie unterirdisch platzieren und für sämtliche Anwendungsszenarien skalieren. Gemeinsam mit Ihnen planen und berechnen unsere Umwelt- und EnergieexpertInnen die für Ihren Anwendungsfall passende Lösung.

[1] Energieversorgungs-unternehmen


Annahme
Stadt mit 240.000 Einwohnern, Ein- und Mehrfamilienhäuser, Industrie und Gewerbe

Dimension regryd
—      Durchmesser / Höhe : 25 m
—   Volumen: 12.300 m³
—   Speicherkapazität: 5.000 MWh (Beladung mit Elektroenergie z.B. aus Wind/PV, Speichertemperatur 850°C)

Mit dieser Wärmemenge von 4 x 5.000 MWh kann die Stadt 43 Tage beheizt werden.

industrie-his-bis-boelkow.

[2] Quartier


Annahme
100 Wohnungen: Gesamtwohnfläche 10.000 m², Jahreswärmebedarf 750.000kWh

Dimension regryd
—   Durchmesser / Höhe : 7,5 m
—   Volumen: 330 m³
—   Speicherkapazität: 135 MWh (Beladung mit Elektroenergie z.B. aus Wind/PV, Speichertemperatur 850°C)

Mit dieser Wärmemenge kann das Quartier einen Wintermonat mit Wärme (Heizung und Warmwasserbereitung) versorgt werden.

quartier-radeburg-ritz.

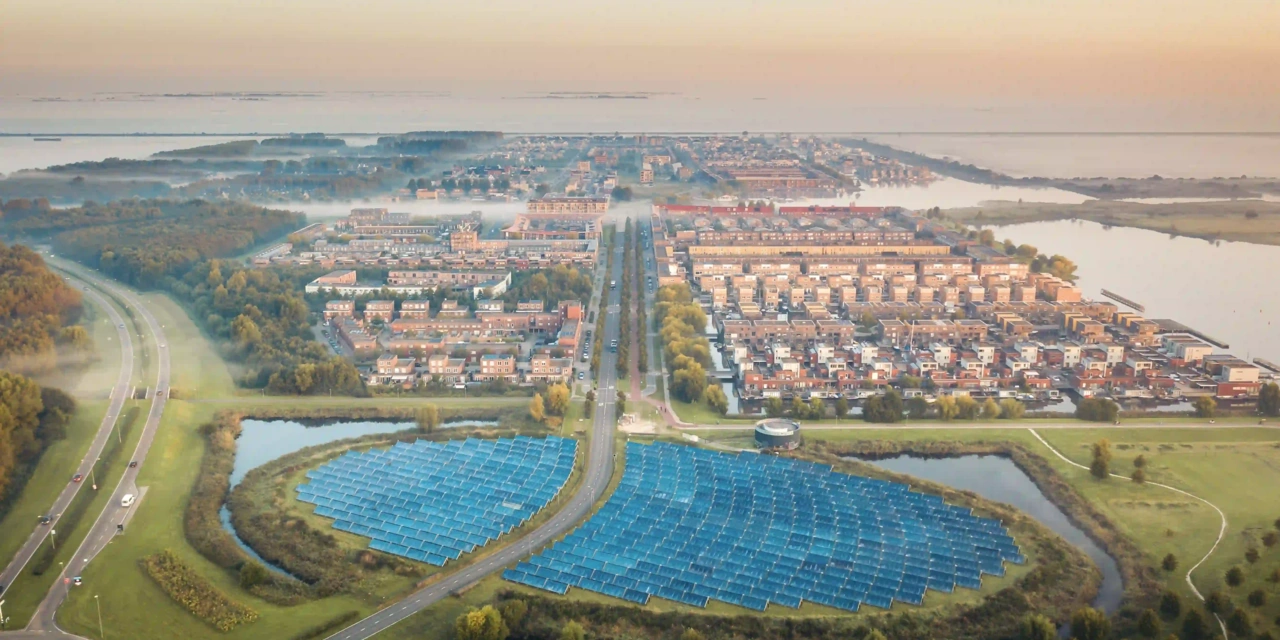

[3] Gemeinde


Annahme
Gemeinde mit 122 Einwohnern, 30 Einfamilienhäuser

Dimension regryd
—   Durchmesser / Höhe : 10,5 m
—   Volumen: 910 m³
—   Speicherkapazität: 380 MWh (Beladung mit Elektroenergie z.B. aus Wind/PV, Speichertemperatur 850°C)

Mit dieser Wärmemenge kann die Gemeinde ca. 6 Monate mit Wärme (Heizung und Warmwasserbereitung) versorgt werden.

gemeinde.

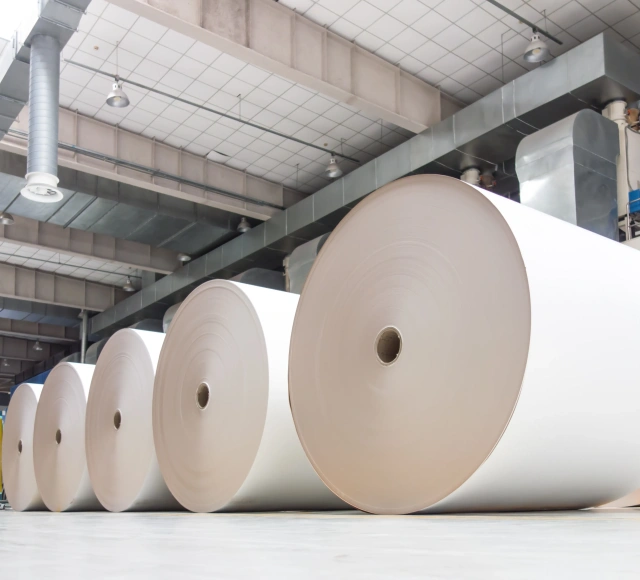

[4] Industrie mit Wärmebedarf


Annahme
Lebensmittel-, Papier- oder Automobilindustrie

Dimension regryd
—   Durchmesser / Höhe : 9 m
—   Volumen: 570 m³
—   Speicherkapazität: 140 MWh (Beladung aus Abgas mit Gasturbine, Speichertemperatur 500°C)

Mit dieser Wärmemenge können 243 t Dampf erzeugt werden.

papierindustrie.

[5] Industrie mit Prozesswärme


Annahme
Aluminium- oder Stahlindustrie

Dimension regryd
—   Durchmesser / Höhe : 10 m
—   Volumen: 785 m³
—   Speicherkapazität: 200 MWh (Beladung durch prozessbedingte Abgastemperaturen von 500°C, die zeitversetzt dem Prozess wieder zugeführt werden)

Mit dieser Wärmemenge können 2.700 t Stahl auf eine Temperatur von 450°C vorgewärmt werden.

industrie-2.
